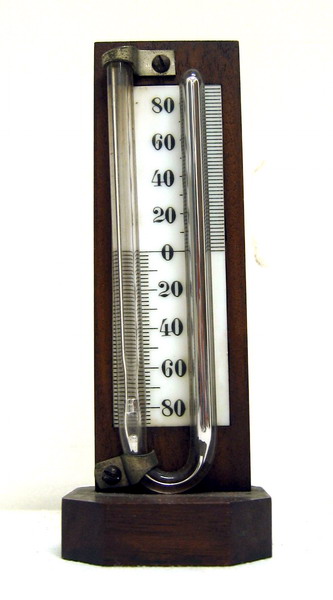

Per manometro si intende un dispositivo per la misura della pressione. In questo caso si sfrutta la legge di Boyle e la pressione idrostatica del mercurio per misurare la pressione di un gas o di un liquido in un intervallo limitato.
L'aria racchiusa nella parte cieca del tubo a U che si comprime e il fluido (liquido o gas) di cui si vuole conoscere la pressione, sono separati da una massa di mercurio. In condizioni di zero, i due minischi del mercurio sono alla stessa altezza in corrispondenza dello zero.
Lo strumento è evidentemente "starato". Inoltre il tratto aperto del tubo di vetro, (cioè consueto raccordo finale piegato a L), risulta assente perché spezzatosi.
