Apparato per l'andamento dei raggi nel telescopio

ottica - modelli dei raggi

Modello dei raggi lunimosi nel telescopio

SCHEDA TECNICA

INVENTARI

STATO

Nº 7 Apparati ottici per dimostrare l'andamento dei raggi luminosi nelle lenti, nel prisma, nell'occhio e nei telescopi

Modelli per l'andamento dei raggi luminosi nel telescopio

Apparato per l'andamento dei raggi luminosi nel telescopio

Modello dei raggi lunimosi nel telescopio

1818	Nº //
1838	Nº 537
P.A.	Nº //
1870	Nº 178
1925a	Nº 121
2016	Nº 723

Dimensioni
Completo M
Integro
Funzionante D
larghezza, profondità, altezza 38.0 x 8.0 x 12.0 cm

MATERIALI: ottone, legno, cotone, lacca

BIBLIOGRAFIA & PRESTITI

DATABASE

Datazione: 1839 - 1840
Nel Museo A. M. Traversi - Vetrina J

Descrizione Funzionamento: spiegazione - verifica Testi&Curiosità

Fonti

Gelcich G. (1895) pag. 388, fig. 147
Nollet J.A. (1762) Vol. 5, pag. 335, Tav. XVII/8, fig. 14

Traversi A. M. (1822) Vol. 7, pag. 632, fig. 196

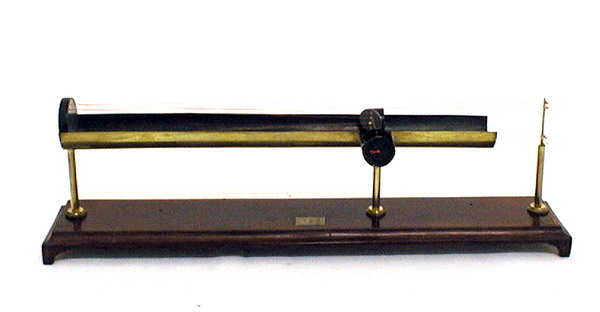

Lo strumento esposto è stato costruito per mostrare in che modo si forma l'immagine di un oggetto sorgente (la freccia d'ottone) a livello dell'oculare di un telescopio newtoniano, il telescopio a riflessione ideato da Isaac Newton (1642-1727). Non sempre è facile giustificare l'immagine di un oggetto sorgente prodotta da uno strumento ottico complesso. I raggi luminosi sono materializzati per mezzo di fili tutti dello stesso colore (sostituiti agli originali, spezzati) che partono da quattro punti dell'oggetto sorgente (la freccia d'ottone). Tali raggi vengono riflessi dallo specchio concavo, quindi intercettati da uno specchio piano inclinato di 45º e inviati all'oculare.
